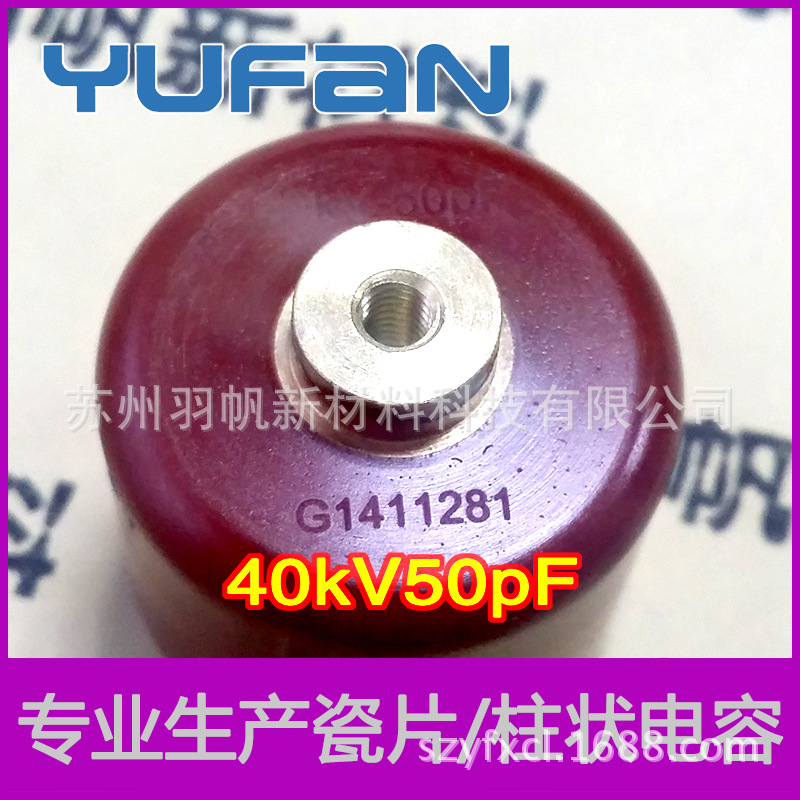

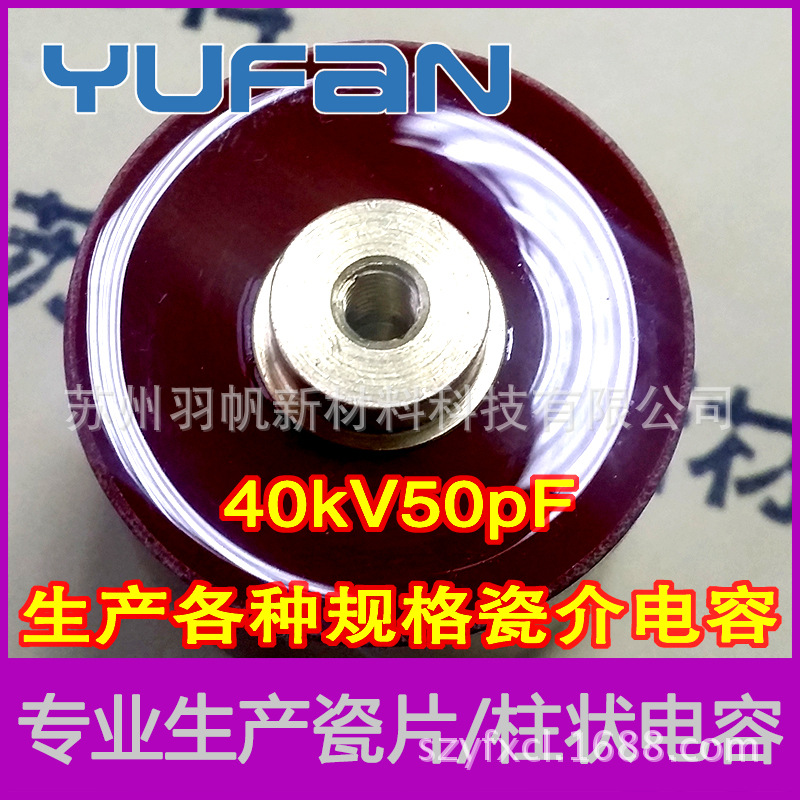

SL螺钉型超高压陶瓷电容器（带金属端子）CC8G-40kV50pF 柱状
本产品已在俄罗斯加速器上使用！
产品特点
◇体积小。
◇损耗低，偏差小。
◇电压特性良好。
◇由于是螺丝端子所以结构上易于安装。
用途
◇用于供应电力，接受电力设备的断续器，零相检测，遮断器，避雷器，高电压测定设备得分压元素，其他使用交流高电压的电路。
◇激光设备的高电压电源电路
◇各种测定设备的高电压电源电路
◇其他直流高电压电源电路
产品特性
◇额定电压 DC. 15 to 100kV
◇绝缘电阻最小 100,000MΩ
◇标称电容 100 to 7,000pF
◇电容公差 ±10%(按客户需求)
◇损耗（tanδ） 0.01%
◇电容温度特性 N4700/UJ/SL/Y5T
◇部分放电 额定电压的50%的交流电压（50Hz rms）为3PC
◇耐电压 额定电压的1.5倍直流电压1最小（油中）
型号 | 材料特性 | 耐压（kV） | 损耗（%） | 容量 | 外形尺寸（mm） | |||
静电容量（pF） | 公差（%） | Dφ | T | M | ||||
CC8G-40kV50pF | SL | 40 | 0.008% | 50 | 10 | 30 | 30 | 4 |
40kV耐压：我公司对每个产品均进行1.5倍耐压测试（油中），且1分钟不损坏，保证每个产品的稳定性。

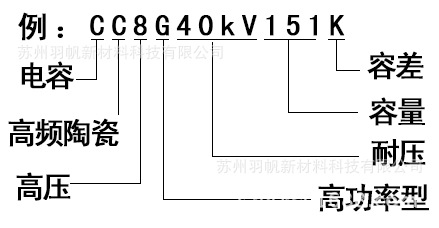

151：15*10^1p，其中，尾数1为倍乘因子
Ｋ：指容差，Ｊ--5% （我公司产品可以为客户定制上偏差产品）
Ｋ--10%
Ｍ--20%
序号 | 型号规格 | 特性 | 额定电压（kV） | 容量 | 成 品 尺 寸（mm） | ||||
静电容量（pF） | 公差（%） | D | T | L | M | ||||
1 | CC8G40KV10PK | UJ | 40 | 10 | 10 | 20 | 30 | 34 | 5 |
2 | CC8G40KV20PK | SL | 40 | 20 | 10 | 20 | 30 | 34 | 5 |
3 | CC8G40KV50PK | SL | 40 | 50 | 10 | 30 | 30 | 34 | 5 |
4 | CT8G40KV101K | N4700 | 40 | 100 | 10 | 20 | 30 | 34 | 5 |
5 | CT8G40KV151K | N4700 | 40 | 150 | 10 | 20 | 30 | 34 | 5 |
6 | CT8G40KV201K | Y5T | 40 | 200 | 10 | 20 | 30 | 34 | 5 |
7 | CT8G40KV301K | Y5T | 40 | 300 | 10 | 20 | 30 | 34 | 5 |
8 | CT8G40KV501K | Y5T | 40 | 500 | 10 | 30 | 30 | 34 | 5 |
9 | CT8G20KV501K | Y5T | 20 | 500 | 10 | 20 | 20 | 24 | 5 |
10 | CT8G40KV681K | N4700 | 40 | 680 | 10 | 38 | 30 | 34 | 5 |
11 | CT8G40KV681K | Y5T | 40 | 680 | 10 | 30 | 30 | 34 | 5 |
12 | CT8G150KV801K | Y5T | 150 | 800 | 10 | 62 | 100 | 104 | 5 |
13 | CT8G40KV102K | N4700 | 40 | 1000 | 10 | 45 | 30 | 34 | 5 |
14 | CT8G40KV102K | Y5T | 40 | 1000 | 10 | 38 | 30 | 34 | 5 |
15 | CT8G40KV222M | N4700 | 40 | 2200 | 20 | 62 | 30 | 34 | 5 |
16 | CT8G40KV222M | Y5T | 40 | 2200 | 20 | 62 | 30 | 34 | 5 |
17 | CT8G40KV332M | Y5T | 40 | 3300 | 20 | 70 | 30 | 34 | 5 |
18 | CT8G40KV502M | Y5T | 40 | 5000 | 20 | 62 | 30 | 34 | 5 |
19 | CT8G40KV103M | Y5U | 40 | 10000 | 20 | 70 | 30 | 34 | 5 |
20 | CT8G40KV103M | Y5V | 40 | 10000 | 20 | 62 | 30 | 34 | 5 |
*所有产品规格均可以按客户要求定制
料别 | 绝缘电阻≥MΩ | 损耗≤（%） | 工作温度 |
N4700(DL) | 200000 | 0.2 | -30℃,+85℃ |
Y5S(D) | 100000 | 1.0 | -30℃,+85℃ |
Y5T(D) | 100000 | 1.0 | -30℃,+85℃ |
X7R(B) | 100000 | 1.5 | -30℃,+125℃ |
Y5U(E) | 10000 | 1.5 | -30℃,+85℃ |
Y5V(F) | 10000 | 1.5 | -30℃,+85℃ |
