双盘管闭式冷却塔

   冷却盘管是闭式冷却塔的核心部件。闭式冷却塔中的冷却盘管主要利用了间接蒸发冷却的原理，避免了冷却水与空气直接接触，防止水质受到污染。管道清洁可以保证足够有限的换热面积，减少维护费用，延长了设备的使用寿命。由于水质较好，可以为建筑物实现免费供冷，节约运行能耗。

冷却盘管结构设计一般都采用试算的方法，非常繁琐，并且准确性有待考察。所以，如何对冷却盘管进行优化设计，使其在满足冷却负荷的前提下，冷却盘管耗用的材料最少，并且风机和水泵的耗能最小，就成为一个重要的问题。

   市面上，大多厂家生产单盘管闭式冷却塔，现我司为了能让用户的设备提供更好的节能方式，【双盘管闭式冷却塔】比单盘管闭式冷却塔更能起到节水省电。

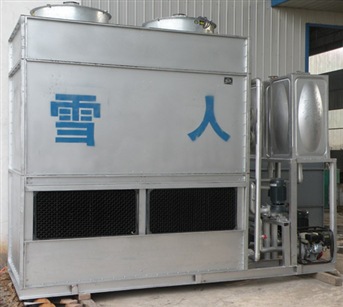

   例：ZXZ—N70闭式冷却塔

          zxz—惠州雪人公司生产的闭式冷却塔

          N—逆流式（是指喷淋水和空气流动方向相反）

          70—冷却能力（注意，冷却塔一般按照吨位来衡量冷却能力。所谓1吨是指在湿球温度为28℃，进水温度为37℃，出水温度为32℃，大气压为101325Pa的标准工况下，冷却塔每小时能够处理1吨水。）

            ZXZ闭式冷却塔主要由镀锌钢板外壳、换热盘管、排风系统、喷淋系统、收水系统、集水槽、控制系统、防冻系统等组成。

ZXZ—N70闭式冷却塔默认外壳为镀锌钢板，换热盘管材质为304不锈钢板。用户可根据自己的需要定制。外壳由不锈钢板和镀铝锌钢板两张可以选择；换热盘管有紫铜管和防锈铝管两种选择。

  风机

      风机的主要作用是排出冷却塔内的饱和热湿空气。由风机、风筒、和防护罩等组成；防护罩采用不锈钢网制成，有美观耐用的特点。叶片材质为铝合金，风筒采用诱风型。噪音小，传动效率高。风筒，符合空气动力学原理，充分利用气体流场均化理论，缩小了涡流区，降低了流阻，使空气出口动能损失减少34%，有助于提高风机风量及风机效率，减少耗电量。

  外壳

     为适应恶劣环境，ZXZ系列冷却塔外壳采用镀锌钢板。镀锌钢板对普通自来水、软化水等中性液体有较好的耐腐蚀性。经过我公司实际经验，质量较好的镀锌钢板，在镀锌层没有破坏的情况下，使用15年依然没有腐蚀。但如果用户所在环境循环水偏酸性，则使用寿命有所缩短。

  盘管

     冷却盘管为闭式冷却塔的关键部件，内部通冷却介质，外部经过风及水的喷淋来达到冷却要求。制作盘管的材质分别有钛管、铜管、不锈钢管、碳钢管、铝管等。ZXZ—N70闭式冷却塔采用的是双盘管。所谓的双盘管，就是在原盘管位置下方增加多一套盘管，对闭式冷却塔外观改变不大，只需将闭式冷却塔外壳增高，即可安装双盘管。不同设备有着多处或少处需要冷却的位置，单盘管闭式冷却塔在对其进行冷却时，是直接冷却设备，对于设备不必要冷却的位置也是共同进行冷却，这样既耗电源又耗水源。而双盘管闭式冷却塔可对多处需要冷却的设备可进行分开操作，从而达到节水节电的绿色环保效果。

  进风格栅：

      ZXZ闭式冷却塔进风窗采用进风格栅。该格栅为PVC材质，具有进风量大、风阻小的特点。降低了风机能耗，且不会有喷淋水外溅的现象,避免阳光照射到水槽内部，有效的保证喷淋水的水质及使用温度，有效防止灰尘及水藻滋生。进风格栅边框可采用镀锌钢板或不锈钢板制作。外形美观，拆卸方便。

  喷淋系统

     喷淋系统主要由喷淋水泵、、连接管路、喷淋管、喷淋头等组成。当温度超过设定温度时，系统控制自动开启喷淋系统，来保证冷却的温度达到要求。

喷淋泵：采用大流量低扬程水泵，水压低，损耗少，不易堵塞。

喷淋头：喷淋头采用ABS及PVC材料一次注塑成型的新型花兰式喷嘴，强度高使用寿命长，水滴细，喷水均匀，布水面积大，冷却效果好。可降低水泵扬程和损耗。

  其他工艺

     进出水口采用精密堵板密封，充分有效保证了喷淋水不会渗漏到闭式冷却塔外部。

ZXZ—N70闭式冷却塔参数：

水量：                   70m³/h

制冷量：                 350000kcal/h

风机风量：               22000×2m³

风机功率：               1.5×2 KW

喷淋水泵水量：            44m³/h

喷淋水泵功率：           2.2KW

进出水口径：              DN100

补水口径：               DN20

单台冷却塔净重：         1350Kg

单台冷却塔运行重：       2562Kg

外形尺寸：               2850mm×1500mm×2850mm
