①：制造微型化、小巧、高密集成
②：节省空间
③. 简化配线程序,连线简单
④. 节省人力成本
⑤. 柔性优良、应用灵活、可折叠。
产品信息
品牌：HYG
名称：连接器
型号：1.25-B-8PW
产品特点
一、FFC/FPC扁平电缆连接器:
间距有0.3、0.5、0.8、1.0、1.25、1.27、2.0、2.54mm，4~50屏数多规格系列，BH3.5高压座，1.25T条形连接器，ZH1.5条形连接器，1.25-4超薄条形连接器，PH2.0条形连接器，XH2.54条形连接器等。
二、对常规连接器对比优点;
FPC 柔性线路板其良好的弯折性,折叠性和伸缩性能，订做单双面，4层，分层板，镂空板 等。
FPC连接器主要应用于,液晶显示等电子设备
泛应用于计算机主机板、液晶显示器、电讯卡、存储器、移动硬盘，包括移动设备。近来，移动设备(如手机、MP3播放器和笔记本电脑)越来越多地在使用FPC连接器时采用抗冲击的背锁机制连接器应用于：汽车电子连接器、车载GPS导航，医疗设备，产品广泛应用于音响、数码机、摄像机、汽车音响、电视机、打字机、计算器、收款机、电话、CD-ROM、VCD、DVD、复印机、打印机、无线仪器仪表、视叫设备及航空航天产品高新科技先锋。
1.适用范围
适用于1.25mm间距的连接器
2.产品名称
2.1名称:1.25mm间距连接器
3.产品形状、结构尺寸、材料及表面处理
3．1成品图(见附件)
3．2材料及表面处理
部件名称 | 材料 | 表面处理 | 备注 |
接触件 | 磷铜 C5191R-H | 表面镀Ni≥30u〞 wSn≥100u〞 | |
固定件 | 磷铜 C5191R-H | 表面镀Ni≥50u〞 wSn≥100u〞 | |
塑胶本体 | 热塑性塑料LCP |
颜色：本色、米色
|

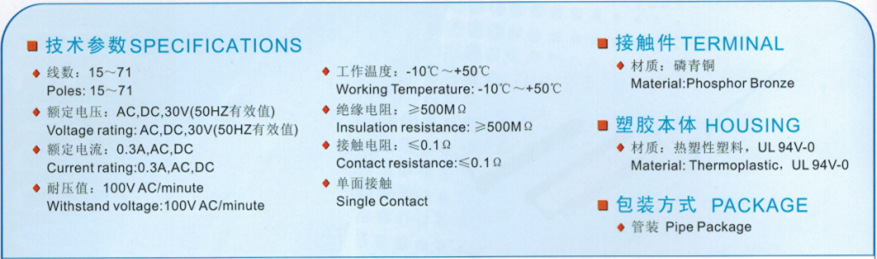

4、技术参数
极数：2~20
额定电压：50V AC,DC
额定电流：0.5A
温度范围：-25℃~+85℃
耐压：200V/min
接触电阻：≤0.04Ω
绝缘电阻: ≥800MΩ
5、性能
序号 | 试验项目 | 要 求 | 实验条件及方法 |
1
| 5．1外观 | 连接器表面清洁，无锈蚀、氧化、毛刺、裂纹、缺芯、变形及其它机械损伤、标志清晰 | 目测检查 |
2 | 5.2 端子保持力 | 端子与基座间的配合保持力为3N/PCS | 以25mm/min的速度垂直拔出端子 |
3 | 5.3 接触电阻 | 初次≤0.03Ω 环境性能试验后 ≤0.04Ω | 测试电流:1a 测试电压:40mV以下 |
4 | 5.4 绝缘电阻 | ≥800MΩ | 在相邻两端子之间加电200V DC,保持1分钟 |
5 | 5.5 耐电压 | 在规定的时间内无击穿、闪烁或电弧 | 在相邻两端子之间加电压200V AC,保持1分钟 |
6 | 5．6 温度急变 | 无影响连接器正常使用的损伤，接触电阻≤0.04Ω： | 连接器在插合状态下进行测试：-45℃~+105℃，每3分钟转换1次，循环5次 |
7 | 5．7 耐高温 | 无影响连接器正常使用的损伤 | 连接器在插合状态下进行测试：温度105±2℃状态下暴露96小时 |
8 | 5．8 耐低温 | 无影响连接器正常使用的损伤 | 连接器在插合状态下进行测试：温度-45±2℃状态下暴露96小时 |
9 | 5．9 恒定湿热 | 接触电阻；≤0.04Ω 绝缘电阻：≥20MΩ | 连接器在插合状态下进行测试：温度40℃，相对湿度为90%-95%状态下暴露96小时 |
10 | 5．10 盐雾 | 接触电阻：≤0.04Ω： 外观：不露出底金属、无严重锈蚀 | 连接器在插合状态下进行测试：温度35±2℃，浓度5%暴露48小时 |
11 | 5．11 可焊性 | 焊接端应容易被熔融焊料润湿,沾锡面积应占侵入面积的90%以上 | 温度：250±5℃ 时间：5±0.5S |
12 | 5.12 耐焊接热 | 连接器不严重变形、不起泡、损伤、机械性能无影响 | 温度：250±5℃ 时间：5±0.5S |
13 | 5.13 燃烧性 | 连接器的绝缘材料应符合UL94V-0级要求 | 垂直燃烧试验法 |
6. 包装、运输、储存
6．1包装
产品内包装为管状包装，外包装为纸箱产品在箱内密封，无晃动。
6．2运输
允许用任何方式运输，但需避免雨、雪直淋以及机械损伤。
6．3储存
6．3．1包装完毕的连接器应在环境温度为-10℃±40℃，相对湿度不大于80% ，周围空气中没有酸性、碱性及其它腐蚀性气体的库房中储存。
6．3．2储存期为6个月，超过6个月需重新检验。
