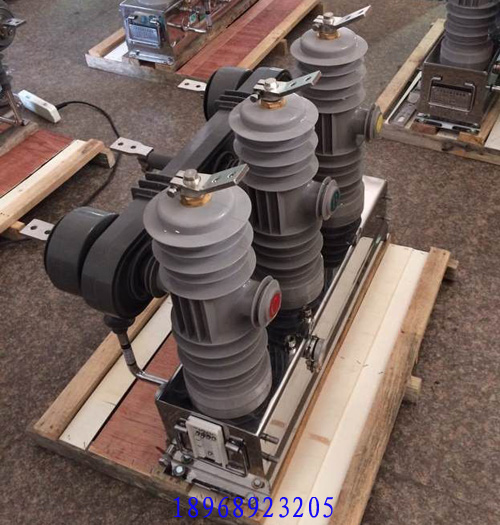

ZW58-12/630-20型户外高压交流分界真空断路器是额定电压12kV的户外高压开关设备，它主要由ZW32型户外高压交流真空断路器本体和FDR-02（CH40）故障检测控制器以及外置电压互感器三大部份组成。

ZW43AF-12用户分界断路器主要是为解决10kV架空配电线路T接的支线段或用户内部发生短路故障时不致造成变电站出线开关保护跳闸而影响整条配电线路停电的智能化设备。
ZW58-12/630用户分界断路器主要由ZW58-12/630型户外真空断路器和FDR-2P或CH-40型智能控制器组成，安装于10kV架空配电线路的责任分界点处，免PT自取电，可实现线路短路故障和接地故障的自动快速隔离，与CMS-4000配电自动化管理系统通讯，可实时监控线路状态、实现遥控、遥测、遥信、遥调功能，是理想的智能配电网开关设备。
该产品广泛适用于单电源、双电源、辐射状等不同拓扑结构的10kV架空配电网络。
产品特点：
断路器特点
（1）开断性能优越：开断短路电流20kA达30次。
（2）操作功率小、可靠性高：全新设计的小型电动弹簧机构，零部件数量和操作功率（约30W左右）都降低到水平。
（3）具有免维护特性：断路器主回路及二次元器件、操作机构均密封在SF6气体 (零表压) 中，不受外界环境影响。
（4）密封性能可靠：采用成熟的密封结构，密封性能可靠。
（5）独特的进出线方式：采用硅橡胶套管，使接线端子之间绝缘距离充裕，外绝缘特性优良。
（6）安装方式灵活：可根据需要选择采用柱上吊装或座装安装方式。
（7）使用安全：箱体顶部安装有防爆装置，即使发生意外的内部故障，也不会有高温气体或飞溅物泄漏出来。
2.2控制器功能特点
（1）控制器的功能：
◇速断保护； ◇过流保护；  ◇三次重合闸；   ◇事件记录；      ◇防涌流保护；
◇零序保护； ◇实时时钟；  ◇重合闸后加速； ◇实时状态查询；  ◇智能掌上电脑控制；◇本地/远程设置定值；    ◇GPRS通讯 ；    ◇GSM手机卡通讯。
（2）控制器的特点：
◇可带485/232通讯接口，或通过光纤、无线电实现远距离监控；重合闸后加速功能：当开关重合于性故障时，自动加速跳闸。
◇遥控/手动合闸加速跳闸，并且闭锁重合闸：用户检修线路后送电，如果忘记撤除接地刀闸，自动加速跳闸。
◇三次重合闸延时时间均可以调整。
◇跳合闸回路采用防误动设计，并具有防跳功能。
◇零序电流可以区分界内和界外故障。
◇遥控分合闸采用了防止误动设计。
（3）结构特点：
◇控制器为微机型的继电保护及监控装置。
◇控制器具有耐候性强、抗凝露的防护特点。
◇通过航空接插件与开关本体进行连接，可靠性好、防护等级高。
◇控制器输入模拟量通道共有四个：A相电流、C相电流、零序电流、ABC三个相电压和零序电压。控制器通过实时监测上述模拟量的值并与定值比较来判定线路故障，从而进行相应的处理。下表为不同系统的故障处理结果。
故 障 性 质 及 故 障 点                  保   护   处   理
单相接地故障                             中性点不接地系统用户界内
中性点经消弧线圈接地用户界内             经延时判定为性接地后跳闸
    中性点不接地系统用户界外
中性点经消弧线圈接地用户界外             不动作
    中性点经小电阻接地用户界内           先于变电站保护动作跳闸
    中性点经小电阻接地用户界外           不动作
相间
短路
故障用户界内                             一般先于变电站分界开关分闸
    用户界外                             不动作
