NCX-12/200-12.5

NCX-12/100-8

NCX型熔断器有对工业提供安全、可靠的过电流保护的长期历史，NCX设计将对可能由于系统过负载或故障条件而引起损坏的设备提供过电流保护。

 　此外，NCX型熔断器具备应用的灵活性，优良的特性，安装简便，长时间的无故障运行和使用寿命等优点。

卓越的故障电流开断能力

 　8kA/12kV\12.5kA/12kV和16kA/12kV(最多可达4次)的故障电流开断能力；

应用范围

 100A载熔件将容纳额定电流6A～100A的熔断件。200A栽熔件将容纳额定电流100A～200A的熔断件。对于特定的使用场合，合适的熔断件规格和形式的选择是随要承栽的持续负载电流、保

护的设备型式和其他过电流保护设备要求的配合而变化。保护设备的形式包括断路器、电力重合器以及电缆和线路。

 NCX型熔断器提供多种故障电流分断。通过使用释压帽或熔断件扩展帽达到的灵活性。100A释压帽设计成13780kPa 压力下排气，200A释压帽设计成8957kPa压力下排气。释压帽使NCX更有

效地从熔断器管喷出电离气体并大大地提高了它的分断能力。熔断件扩展帽使用在要求单喷的配置中，熔断件扩展使可熔单元处于更低的位置，从而减小了大量管内的压力，这些使熔断管具

备更高的分断容量。

依据标准

 　NCX型熔断器和设计和试验满足以下标准的要求：

 　NEMASG-2-1986

 ANSI C37.41.1994, 　　ANSI C37.42-1989

 GB 15166.3-1994， 　　DL./T 640-1997

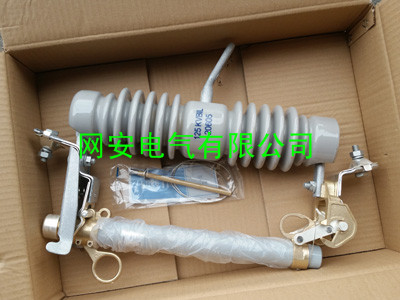

NCX-12/100-12.5 NCX-12/100-12.5 NCX-12/200-12.5

NCX-12/200-12.5

NCX型熔断器机构组成及其优点

 熔管机构

 　NCX型熔断器的载熔体为防潮熔管。

 熔断器底座

 NCX系列产品的底座由嵌入式机械结构和绝缘子组成。安装机械机构金属杆采用特殊的粘结在一起，可承受开断短路电流时产生的电动力。

 优点

 防潮熔断件管具备不吸潮、不变形，开断容量大，抗紫外线，寿命长等优点；具备优良的电气特性、绝缘强度以及优良的机械刚性、自洁能力；

 整体机构对中性好，安装方便，安全可靠。

主要技术参数

额定工作电压 　12kV/24(27)kV

额定连续工作电流 　100A/200A

额定频率 　50Hz

熔断器底座额定电流 　100A/200A

额定短路开断电流 　8kA/100A

12.5kA/100A

16kA/100A(4次)

12.5kA/200A

16kA/200A(1次)

工频耐压湿试 　30kV

工频耐压干试 　42kV

额定雷电冲击电压 　125kV

爬电比距 　32.3mm/kV

机械寿命 　500次连续分、合闸　

海拔高度不超过 　1000m

环境温度 　-40℃ ～ +70℃
